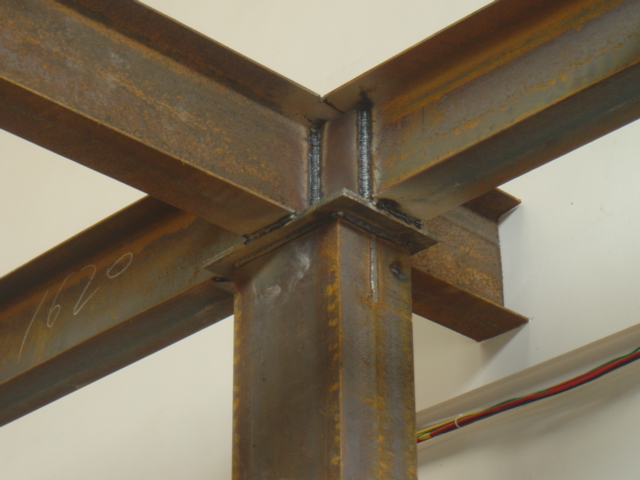

節點設計是鋼結構設計的重要內容之一。在進行結構分析之前，應充分考慮和確定節點的形式。通常情況下，設計的節點與結構分析模型中使用的形式不完全一致，這是要避免的。根據傳力特性的不同，節點分為剛性連接、鉸接和半剛性連接。初學者應該選擇前兩個可以簡單定量分析的。常用參考書[2]中有豐富的推薦節點做法和計算公式。
不同的連接對結構有很大的影響。比如有些剛性節點雖然在承受彎矩方面沒有問題，但會產生較大的轉動，這與結構分析中的假設不一致。會導致實際工程變形大于計算數據的不利結果。
連接接頭常用的方法有兩種：等強度設計和實際應力設計。初學者可以放心選擇前者。設計人員可以方便地在設計手冊中查找焊縫和螺栓連接的表格。也可以使用結構軟件的后處理部分自動完成。
具體設計主要包括以下內容：
1.焊接:對焊接焊縫的尺寸和形式有強制性規定，應嚴格遵守。覆蓋電極的選擇應適合連接的金屬材料。E43對應Q235，E50對應q345。q235與q345連接時，應選擇強度較低的e43，而不是e50。
焊接焊縫在設計中不得任意放大。焊縫的重心應盡可能靠近連接部件的重心。其他詳見規范中關于焊接結構的規定。
2、栓接：
鉚接在建筑工程中很少使用。
普通螺栓抗剪性能差，可用于二次結構件。
高強度螺栓應用廣泛。常用8.8s和10.9s兩種強度等級。根據受力特點，可分為壓力型和摩擦型。計算方法不同。高強度螺栓m12的下限尺寸。常用的有M16~m30。過大的螺栓性能不穩定，設計時應謹慎使用。
自攻螺釘用于板和薄壁鋼之間的二次連接。在國外，它常用于連接低層墻板房屋的主體結構。
3.連接板：的厚度可以簡單地取為梁腹板厚度加4毫米。然后檢查凈截面剪力等。
4.梁腹板：應檢查螺栓孔處腹板的凈截面剪力。承壓高強度螺栓連接需要檢查孔壁局部壓力。
5.接頭的設計需要考慮螺栓的安裝、焊接場地的施工空間以及構件的吊裝順序。對于初學者來說，一個常見的錯誤是組件在交付到站點時無法安裝。此外，工人應該能夠盡可能方便地定位和臨時固定現場。
6.節點設計還應考慮制造商的工藝水平。比如鋼管連接節點相貫線的切割需要數控機床等設備完成。
